Rulman İç Boşluğu

Rulman İç Boşluğu

Rulman iç boşluğu rulman bilezikleriyle, yuvarlanma elemanları arasındaki mesafe anlamına gelmektedir. Radyal doğrultudaki hareket “radyal rulman boşluğu” , eksenel doğrultudaki hareket ise “eksenel rulman boşluğu” olarak tanımlanır.

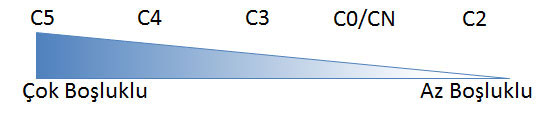

İç boşluk değerleri ISO5753 standartı ile tanımlanmıştır.

  • C2 - Normalden az

  • CN ya da C0 - Normal boşluk

  • C3 - Normalden fazla

  • C4 - C3’ten fazla

  • C5 - C4'ten fazla









Montajdan Önceki ve Sonraki Boşluk:

Montajdan önceki boşluk genellikle çalışma durumundaki boşluktan daha büyüktür.

Çalışma durumundaki radyal boşluk sıfırdan biraz daha büyük olmalıdır.

İç boşluk rulmanların performansı üzerinde büyük bir etkiye sahiptir. Hizmet ömrü, vibrasyon, gürültü seviyesi ve ısı üretimi gibi faktörleri etkilemektedir. Bu nedenle rulmanlarda montaj öncesi ve montaj sonrası olması gereken iç boşluk değeri kesinlikle ölçülmeli ve katalogdan değerleri kontrol edilmelidir.

Rulmanların Radyal İç Boşluğu (ISO) Birim:ɥm

Sabit Bilyalı Rulmanların Radyal İç Boşluk Değeri

Birim:µm
Nominal Rulman Delik Çapı  d(mm) Radyal Boşluk
C2 CN(normal) C3 C4 C5
Üstünde Dahil Min. Maks. Min. Maks. Min. Maks. Min. Maks. Min. Maks.
10 18 0 9 3 18 11 25 18 33 25 45
18 24 0 10 5 20 13 28 20 36 28 48
24 30 1 11 5 20 13 28 23 41 30 53
30 40 1 11 6 20 15 33 28 46 40 64
40 50 1 11 6 23 18 36 30 51 45 73
50 65 1 15 8 28 23 43 38 61 55 90
65 80 1 15 10 30 25 51 46 71 65 105
80 100 1 18 12 36 30 58 53 84 75 120
100 120 2 20 15 41 36 66 61 97 90 140
120 140 2 23 18 48 41 81 71 114 105 160
140 160 2 23 18 53 46 91 81 130 120 180
160 180 2 25 20 61 53 102 91 147 135 200
180 200 2 30 25 71 63 117 107 163 150 230
200 225 2 35 25 85 75 140 125 195 175 265
225 250 2 40 30 95 85 160 145 225 205 300
250 280 2 45 35 105 90 170 155 245 225 340
280 315 2 55 40 115 100 190 175 270 245 370
315 355 3 60 45 125 110 210 195 300 275 410
355 400 3 70 55 145 130 240 225 340 315 460
400 450 3 80 60 170 150 270 250 380 350 510
450 500 3 90 70 190 170 300 280 420 390 570
500 560 10 100 80 210 190 330 310 470 440 630
560 630 10 110 90 230 210 360 340 520 490 690
630 710 20 130 110 260 240 400 380 570 540 760
710 800 20 140 120 290 270 450 430 630 600 840
800 900 20 160 140 320 300 500 480 700 670 940
900 1000 20 170 150 350 330 550 530 770 740 1040
1000 1120 20 180 160 380 360 600 580 850 820 1150
1120 1250 20 190 170 410 390 650 630 920 890 1260



Silindirik Delikli Oynak Makaralı Rulmanların Radyal İç Boşluk Değeri

Birim:µm
Nominal Rulman Delik Çapı  d(mm) Radyal Boşluk
C2 CN(normal) C3 C4 C5
Üstünde Dahil Min. Maks. Min. Maks. Min. Maks. Min. Maks. Min. Maks.
14 18 10 20 20 35 35 45 45 60 60 75
18 24 10 20 20 35 35 45 45 60 60 75
24 30 15 25 25 40 40 55 55 75 75 95
30 40 15 30 30 45 45 60 60 80 80 100
40 50 20 35 35 55 55 75 75 100 100 125
50 65 20 40 40 65 65 90 90 120 120 150
65 80 30 50 50 80 80 110 110 145 145 180
80 100 35 60 60 100 100 135 135 180 180 225
100 120 40 75 75 120 120 160 160 210 210 260
120 140 50 95 95 145 145 190 190 240 240 300
140 160 60 110 110 170 170 220 220 280 280 350
160 180 65 120 120 180 180 240 240 310 310 390
180 200 70 130 130 200 200 260 260 340 340 430
200 225 80 140 140 220 220 290 290 380 380 470
225 250 90 150 150 240 240 320 320 420 420 520
250 280 100 170 170 260 260 350 350 460 460 570
280 315 110 190 190 280 280 370 370 500 500 630
315 355 120 200 200 310 310 410 410 550 550 690
355 400 130 220 220 340 340 450 450 600 600 750
400 450 140 240 240 370 370 500 500 660 660 820
450 500 140 260 260 410 410 550 550 720 720 900
500 560 150 280 280 440 440 600 600 780 780 1000
560 630 170 310 310 480 480 650 650 850 850 1100
630 710 190 350 350 530 530 700 700 920 920 1190
710 800 210 390 390 580 580 770 770 1010 1010 1300
800 900 230 430 430 650 650 860 860 1120 1120 1440
900 1000 260 480 480 710 710 930 930 1220 1220 1570



Konik Delikli Oynak Makaralı Rulmanların Radyal İç Boşluk Değeri

Birim:µm
Nominal Rulman Delik Çapı  d(mm) Radyal Boşluk
C2 CN(normal) C3 C4 C5
Üstünde Dahil Min. Maks. Min. Maks. Min. Maks. Min. Maks. Min. Maks.
18 24 15 25 25 35 35 45 45 60 60 75
24 30 20 30 30 40 40 55 55 75 75 95
30 40 25 35 35 50 50 65 65 85 85 105
40 50 30 45 45 60 60 80 80 100 100 130
50 65 40 55 55 75 75 95 95 120 120 160
65 80 50 70 70 95 95 120 120 150 150 200
80 100 55 80 80 110 110 140 140 180 180 230
100 120 65 100 100 135 135 170 170 220 220 280
120 140 80 120 120 160 160 200 200 260 260 330
140 160 90 130 130 180 180 230 230 300 300 380
160 180 100 140 140 200 200 260 260 340 340 430
180 200 110 160 160 220 220 290 290 370 370 470
200 225 120 180 180 250 250 320 320 410 410 520
225 250 140 200 200 270 270 350 350 450 450 570
250 280 150 220 220 300 300 390 390 490 490 620
280 315 170 240 240 330 330 430 430 540 540 680
315 355 190 270 270 360 360 470 470 590 590 740
355 400 210 300 300 400 400 520 520 650 650 820
400 450 230 330 330 440 440 570 570 720 720 910
450 500 260 370 370 490 490 630 630 790 790 1000
500 560 290 410 410 540 540 680 680 870 870 1100
560 630 320 460 460 600 600 760 760 980 980 1230
630 710 350 510 510 670 670 850 850 1090 1090 1360
710 800 390 570 570 750 750 960 960 1220 1220 1500
800 900 440 640 640 840 840 1070 1070 1370 1370 1690
900 1000 490 710 710 930 930 1190 1190 1520 1520 1860



Konik Delikli Oynak Makaralı Rulmanların Montaj Sonrası Olması Gereken İç Boşluk Değeri

Birim:mm
Nominal Rulman Delik Çapı  d(mm) Radyal Boşluk Azalması Eksenel Yer Değiştirme Montaj Sonrası İç Boşluk                                  Min.
Koniklik
1:12 1:30
Üstünde Dahil Min. Maks. Min. Maks. Min. Maks. Maks. Min. Maks.
24 30 0,015 0,020 0,3 0,35 − − 0,015 0,020 0,035
30 40 0,020 0,025 0,35 0,4 − − 0,015 0,025 0,040
40 50 0,025 0,030 0,34 0,45 − − 0,020 0,030 0,050
50 65 0,030 0,040 0,45 0,6 − − 0,025 0,035 0,055
65 80 0,040 0,050 0,6 0,75 − − 0,025 0,040 0,070
80 100 0,045 0,060 0,7 0,9 1,7 2,2 0,035 0,050 0,080
100 120 0,050 0,070 0,75 1,1 1,9 2,7 0,050 0,065 0,100
120 140 0,065 0,090 1,1 1,4 2,7 3,5 0,055 0,080 0,110
140 160 0,075 0,100 1,2 1,6 3 4 0,055 0,090 0,130
160 180 0,080 0,110 1,3 1,7 3,2 4,2 0,060 0,100 0,150
180 200 0,090 0,130 1,4 2 3,5 5 0,070 0,100 0,160
200 225 0,100 0,140 1,6 2,2 4 5,5 0,080 0,120 0,180
225 250 0,110 0,150 1,7 2,4 4,2 6 0,090 0,130 0,200
250 280 0,120 0,170 1,9 2,7 4,7 6,7 0,100 0,140 0,220
280 315 0,130 0,190 2 3 5 7,5 0,110 0,150 0,240
315 355 0,150 0,210 2,4 3,3 6 8,2 0,120 0,170 0,260
355 400 0,170 0,230 2,6 3,6 6,5 9 0,130 0,190 0,290
400 450 0,200 0,260 3,1 4 7,7 10 0,130 0,200 0,310
450 500 0,210 0,280 3,3 4,4 8,2 11 0,160 0,230 0,350
500 560 0,240 0,320 3,7 5 9,2 12,5 0,170 0,250 0,360
560 630 0,260 0,350 4 5,4 10 13,5 0,200 0,290 0,410
630 710 0,300 0,400 4,6 6,2 11,5 15,5 0,210 0,310 0,450
710 800 0,340 0,450 5,3 7 13,3 17,5 0,230 0,350 0,510
800 900 0,370 0,500 5,7 7,8 14,3 19,5 0,270 0,390 0,570
900 1000 0,410 0,550 6,3 8,5 15,8 21 0,300 0,430 0,640
1000 1120 0,450 0,600 6,8 9 17 23 0,320 0,480 0,700
1120 1250 0,490 0,650 7,4 9,8 18,5 25 0,340 0,540 0,770
